TESTIVAHVISTIN

Levysoitinvahvistin

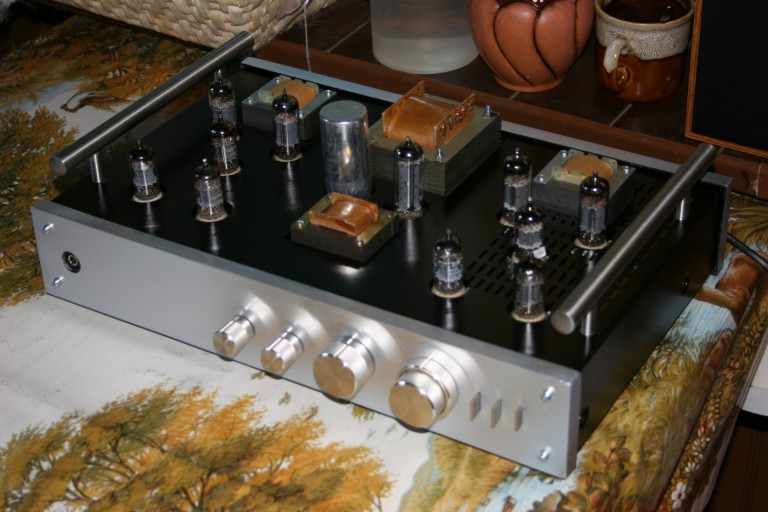

Tämä vahvistin syntyi tarpeesta testata piirejä rakenteilla olevaan levysoittimeen. Testitarve puolestaan syntyi käytetyista P-sarjan putkista, joita ei alunperin ollut tarkoitettu audiopiireihin. Toisessa vaiheessa testivahvistimen tehovahvistimet vaihtuvat 15 wattisiin PCF86 ja PL84 putkilla toteutettuihin. Vahvistinta on tarkoitus käyttää PC-järjestelmässä.

Seuraavassa esitellään vahvistimen rakentelun vaiheita. Kotelon lähtökohtana on ollut Philipsin rikkinäinen DVD-soitin DVD730. Muutoin shassis on tehty nurkissa pyörivistä peltien jätepaloista josta syystä rakenteesta tuli hyvin modulaarinen. Peltejä on työstetty Kansalaisopiston metallityöpiirissä. Osasijoittelun lähtökohtana oli putkien ja muuntajien silmää miellyttävä sijainti. Tämä johti kuitenkin huonoon sijoitteluun signaalien kannalta. Koteloon onkin käytetty paljon rautaa pelkästään suojauksen takia.
