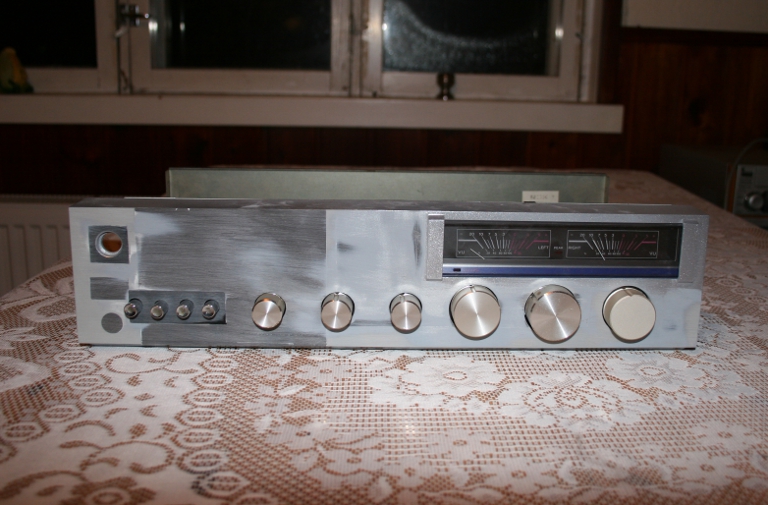

TESTIALUSTA

2xPCL84 STEREO SE VAHVISTIN 2x1,5 W

kuvat Raimo Jokinen

HIFI-vahvistimien etuasteiden tutkimiseksi tarvittiin pysvä virtalähde ja pienitehoiset stereovahvistimet kuuntelua varten. Näin syntyi näissä kuvissa oleva testialusta. Tehovahvistimeksi valikoitui PCL84-putki, josta saadaan SE-kytkennässä n. 1,5 W. Varastoistani löytyivät pienet HIFI-päätemuuntajat. Muuntajien ensiöimpedanssi on 7k kun toisiokuorma on 8 ohmia. PCL84 sovittuu päätemuuntajaan 200 V:n anodijännitteellä. Etuasteessa tarvitaan kuitenkin jonkin verran korkeampi jännite. Jälleen varastoista löytyi verkkomuuntaja, jonka toisiojännitteet ovat 6,3 v ja 250 v. 200 V:n anodijännite saadaan käyttämällä kuristinsyöttöä ja etusteille erillisellä tasasuuntauksella ja kondensaattorisyötöllä 250 V. PCL84-putken hehkujännite on 15 v. ja se saadaan muodostettua 6,3 v:sta jännitteenkahdentajalla. Testattaville asteille on käytettävissä hehkuille ac 6,3 v. DC 15 V ja anodijännitteet 200 ja 250 V. Virtalähteessä on käytetty suuria kondensaattoreita, jotta voitaisiin olla varma ettei huono suoto aiheuta ongelmia testattaessa kytkentöjä.

PCL84 on osoittautunut varsin hyväksi audioputkeksi. Pentodin jyrkkyys on suuri (11 mA/V) ja triodin vahvistuskerroin on suhteellisen korkea 65. Tässä vahvistimessa pentodin täyteen ohjaukseen riittää n. 2 v. ja triodin vahvistus on n. 55. Vahvistimen avoimen silmukan vahvistus mahdollistaa varsin mukavan 20 dB:n vastakytkennän.

TESTIALUSTA

shassis

TESTIALUSTA

vahvistin


TESTIALUSTA

kytkentäkaavio

tehovahvistin ja virtalähde
