PCL84
on mukava putki testata erilaisia kytkentöjä. Tämän testisarjan
tarkoituksena on kerätä tietoa 100 W:n vahvistinta varten.
Testattavia kohteita ovat:
-
triodi
SE-vahvistin
-
pentodi
SE-vahvistin
-
yksinkertaisen
halvan päätemuuntajan taajuusvasteen laajentaminen
-
vastakytkennän
tuominen vaiheenkääntäjänä toimivan differentiaaliasteen
hilalle.
-
vaiheenkääntö
pääteasteessa
-
vastavaihevahvistin
-
tehomittarit

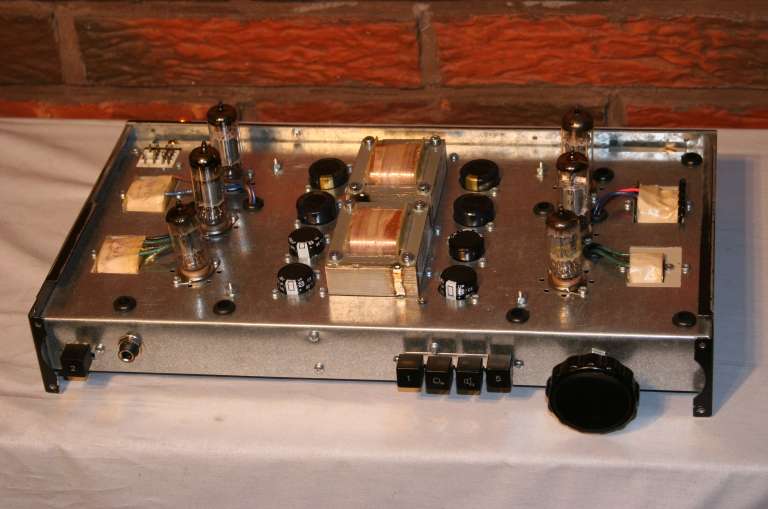

Otsikkokuvan
sassista käytetään vuorovaihe- ja
vastavaihevahvistimien kehitykseen ja testaamiseen. Pentodi SE-vahvistin on valmiina
etuasteitten testialustassa. Muille testattaville rakenteille
tulevat omat testialustansa. SE UL- ja triodivahvistimet testataan
yhdistelmävahvistimessa, jossa on myös pentodivahvistin. Vastavaihe- ja vuorovaihevahvistimet (UL)
tehdään monona samalle sassikselle niin, että kumpaakin voidaan
tarvittaessa testata erikseen etuseinässä olevien kytkimien
avulla. Kytkennät kehitetään tässä
vastavaihe-vuorovaihevahvistimessa. Viimeinen testattava
vahvistintyyppi on SE vuorovaiherakenne. Kytkennän kehitys
tehdään testisarjassa.
Testisarjassa
kehitettyjä
kytkentöjä hyväksi käyttäen rakennetaan viisi viimeisteltyä
parhaan tiedon mukaista kaksikanavaista vahvistinta. Tämä PCL84
vahvistimien ns. huippusarja on nimetty Metal
Boogieksi. Metal Boogie sarjan aloittaa viimeistelty versio
vastavaihe-vuorovaihevahvistimesta. Muut sarjan vahvistimet ovat
2x10 wattiset vastavaihe ja vuorovaihevahvistimet sekä 2x6 wattiset
SE ja SE vuorovaihevahvistimet. SE-vahvistimen rakenteeksi valitaan
paras vertailtavista topologioista. SE vuorovaihevahvistin
viimeistellään testisarjan protosta.
Alunperin
testisarjan vahvistimet oli tarkoitus koota tilapäisalustalle ja
purkaa sen jälkeen kun tarvittavat tiedot on saatu. Alustana oli
aluksi tarkoitus käyttää LG:n kuvanauhurista
LV2393 tehtyä koteloa. Volume ja
balanssipotikka on Salora 6600:tta varten tulleita näytteitä.
Verkko kytkin on Saloran televisiosta ja loudnes ja kuulokekytkimet
ovat SRHS:n huutokaupasta. Mittareiden alkuperää en tiedä, ovat
kuitenkin Uraltonen keskustelupalstan peruja. Suotokondensaattorit
ovat Huuto.netistä. PCL84 putket ovat peräisin eri televisioista.
Muuntajat ovat uusia. Sarjan edetessä tarve kuitenkin muuttui
ja alkuperäinen kotelo tulee olemaan PCF80
vastavaihevahvistimen alustana.
|
